Технические характеристики и особенности конструкции
| Обозначение |
Давление, МПа (кгс/см2) |
Размеры, мм |
Мин. R изгиба, мм |
Масса, кг | |||||||||||||

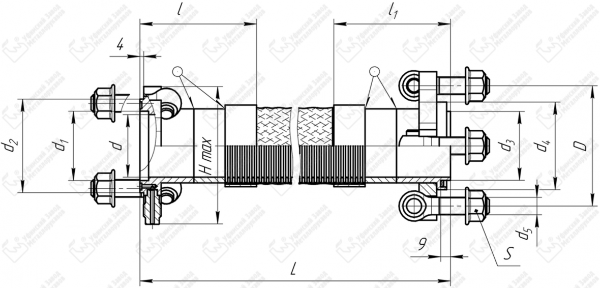

| Dy | d | d1 | d2 | d3 | d4 | d5 | d6 | D | S | Hmax | l | l1 |
Гибкой части (1 метр) |
Арматуры (2 конца) |
|||
| 4656А | 1,6 (16) | 50 | 50 | 55 | 70 | 55 | 70 | М12 | 61 | 90 | 22 | 131 | 111,5 | 112 | 250 | 2,76 | 2,6 |
| 4656А-01 | 2,5 (25) | 70 | 70 | 75 | 90 | 75 | 90 | М12 | 87 | 110 | 22 | 146 | 117 | 124 | 350 | 4,9 | 5 |
| 4656А-02 | 2,5 (25) | 70 | 70 | 75 | 90 | 75 | 90 | М12 | 87 | 110 | 22 | 146 | 117 | 124 | 350 | 4,9 | 5 |
| 4656А-03 | 1,6 (16) | 100 | 104,5 | 108 | 122 | 108 | 122 | М14 | 117 | 150 | 22 | 171 | 117 | 124 | 500 | 6,36 | 7,8 |
| 4656А-04 | 1,6 (16) | 125 | 125 | 132 | 146 | 132 | 146 | М16 | 142,5 | 178 | 24 | 209 | 137 | 129 | 625 | 7 | 9,9 |
| 4656А-05 | 1,6 (16) | 150 | 150 | 160 | 175 | 160 | 175 | М16 | 173,5 | 215 | 24 | 231 | 143 | 135 | 750 | 8,5 | 11,6 |

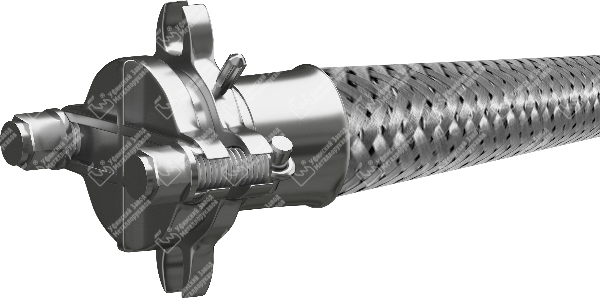

Металлорукава серии 4656А - металлорукава высокого давления с типом оболочки СРГС (стальные рукава герметичные сварные) и с арматурой фланцевое соединение с откидными болтами.
Формируются рукава из нержавеющей стальной ленты толщиной 0,15-0,40 мм. Эта стальная лента, предварительно спрофилированная, в процессе производства оборачивается по спирали. А по вершине сформировавшегося гофра обрабатывается контактно-шовной сваркой. Металлорукава серии 4657А типа СРГС изготавливаются диаметром 20-350 мм и длиной от 250 до 6000 мм.
